计算机网络工程/软考网工-笔记-物理层

参考教材:谢希仁-计算机网络、自顶向下

物理层_1742904232964.svg

计算机网络结构

计算机一切皆 0、1:计算机内部数据的存储运算、通信均采用二进制

网络协议

网络协议(Network Protocol),是为进行网络中的数据交换而建立的规则、标准或约定。

  • 语法:数据与控制信息的结构或格式
  • 语义:控制信息的具体含义
  • 同步(或时序):时间实现顺序、何时、何种速率

协议分层模型

分层:将庞大复杂的问题转化为局部问题,以便于研究与处理。

层次结构的好处

  • 各层独立,各司其职
  • 灵活性好
  • 分割结构
  • 易于实现和维护
  • 有利于功能复用
  • 促进标准化工作

OSI 的体系结构

OSI/RM(Open System Internet/Reference Model):开发系统互联参考模型,由国际标准化组织 ISO 提出。

层数 名称
7 应用层
6 表示层
5 会话层
4 运输层(传输层)
3 网络层
2 数据链路层
1 物理层

速记口诀:物-链-网-传-会-表-应

TCP/IP 的体系结构

网络接口层并没有定义具体内容。

层数 名称
5-7 应用层
4 运输层(传输层)
3 网际层
1-2 网络接口层

五层原理体系结构(实际运用)

层数 名称
5-7 应用层
4 运输层(传输层)
3 网络层
2 数据链路层
1 物理层

各层要解决的问题:

  • 应用层:进程级别通讯
  • 运/传传输层:通过端口号区分进程,端对端通信
  • 网络层:区分主机,点对点通讯
  • 数据链路层:链路两端的通讯
  • 物理层:最底层的 01 通讯

各层传输单位:

  • 应用层:数据/信息/报文
  • 运输层:数据段/数据报
  • 网络层:数据包/报文分组
  • 数据链路层:数据帧
  • 物理层:比特流

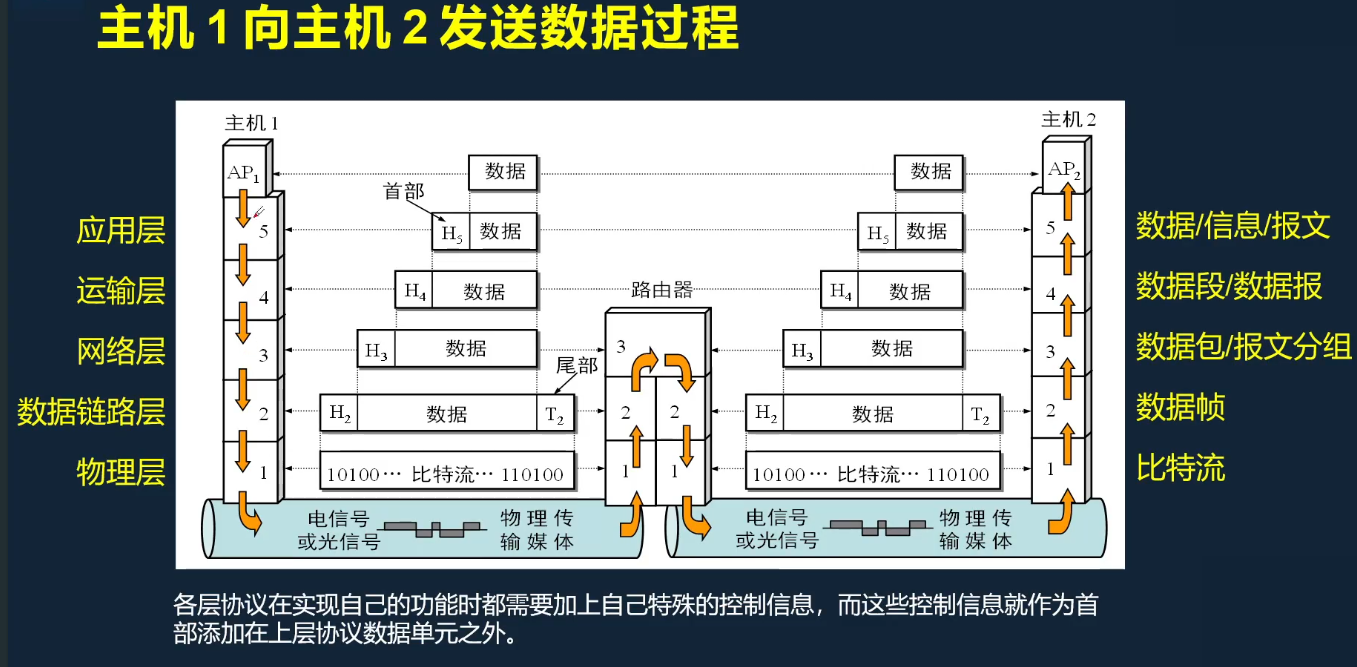

封装与解封装

image-20250309144554222

数据通信基础

常用术语

数据(data):承载信息的实体

信号:数据的电气/电磁表现

  • 模拟信号:取值是连续的
  • 数字信号:取值是离散的

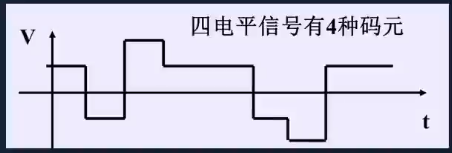

码元:时域波形表示数字信号是,代表不同离散数值的基本波形

image-20250309145318802

编码与调制

数字数据-> 数字信号:编码;数字信号-> 数字数据:解码

数字数据-> 模拟信号:调制;模拟信号-> 数字数据:解调

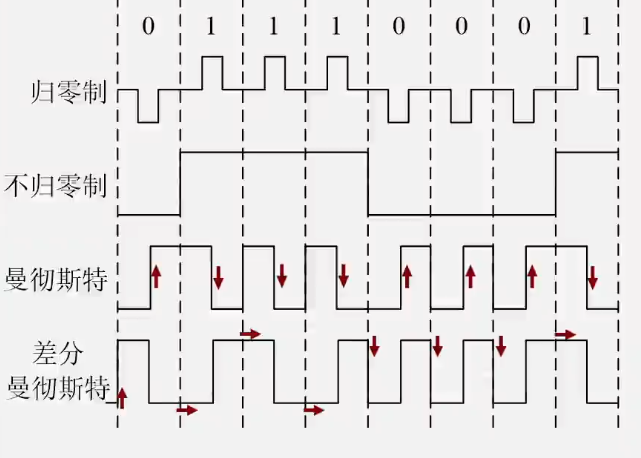

常用编码方式

归零:正脉冲表示 1, 负脉冲表示 0

不归零:高电平表示 1, 低电平表示 0

曼彻斯特编码:每位中心上跳变表示 0, 下跳变表示 1

差分曼彻斯特编码:位开始边界有跳变代表 0, 无跳变代表 1

image-20250309150402637

曼彻斯特编码与差分曼彻斯特编码具有 自同步能力:能够容易的分辨出单个周期,不易混淆。

传统以太网(10BASE-T,10 mpbs)采用曼彻斯特编码

令牌环网采用差分曼彻斯特编码

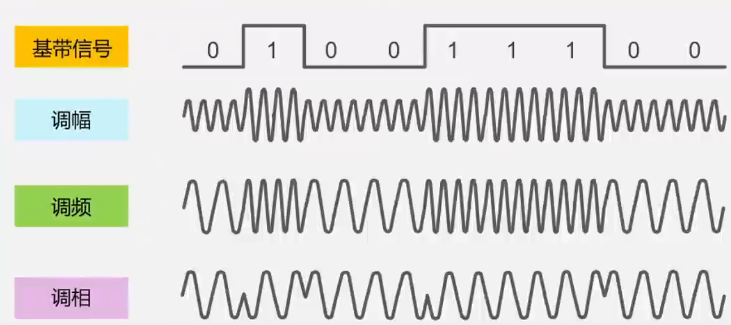

基本调制方法

  • 调幅:幅移键控 ASK
  • 调频:频移键控 FSK
  • 调相:相移键控 PSK

image-20250309162953829

常见调制方式

BPSK:二进制相移键控,2 种状态表示 1 位 bit

QPSK:正交相移键控,4 种状态表示 2 位 bit

QAM:正交幅度调制,调相与调幅组合

  • 16-QAM: 16 种状态表示 4 位 bit
  • 32-QAM
  • 64-QAM
  • 256-QAM
  • 1024-QAM
  • 4096-QAM

信道极限容量

奈氏准则 (奈奎斯特准则)

理想低通信道的最高码元传输速率 = 2 W 波特,W 是理想低通信道的带宽,单位是赫兹(Hz)。波特/波特率,码元传输速率的单位,即码元/秒。

码元传输的最高速率 = 2W (码元/秒)

信道的最大数据传输速度 ​R_{max} 可表达为

R_{max}= 2W\log_2M

M 为码元状态。

​\log_2M 表示一个码元承载的信息大小,如 1024-QAM 承载 10 bit 信息。

香农公式

1948 年,香农用信息论推导出带宽受限且有高斯白噪声干扰的信道的 极限、无差错的 信息传输速率。

信道的极限传输速率 C 可表达为

C = W\log_2(1+S/N)

W 为信道带宽(Hz)

S 为信道内所传信号平均功率

N 为信道内部的高斯噪声功率

信噪比(dB)= 10\log_{10}(S/N)

传输方式

并行与串行

并行:一次发送 n 个 bit, 需要 n 条传输线路;速度快、距离近、主机内传输

串行:依次发送每个 bit, 需要 1 条传输线路;速度慢、距离远、主机间传输

异步与同步

异步:以字节为独立的传输单位,字节之间传输间隔不固定,只在开始传输单个字节内同步。(短信聊天)

同步:以稳定的比特流形式传输,同时收发。(视频电话)

单工、半双工、全双工

单工:单向通信,只能收或只能发

半双工:双向交替,可以收可以发,但不能同时收发

全双工:双向同时,可以同时收发

物理层传输媒体

传输媒体:数据传输系统中在发送其和接收器之间的物理通路。

  • 导引型:沿着固体媒体传播(光纤、铜线)
  • 非导引型:自由空间(电磁波)

导引型

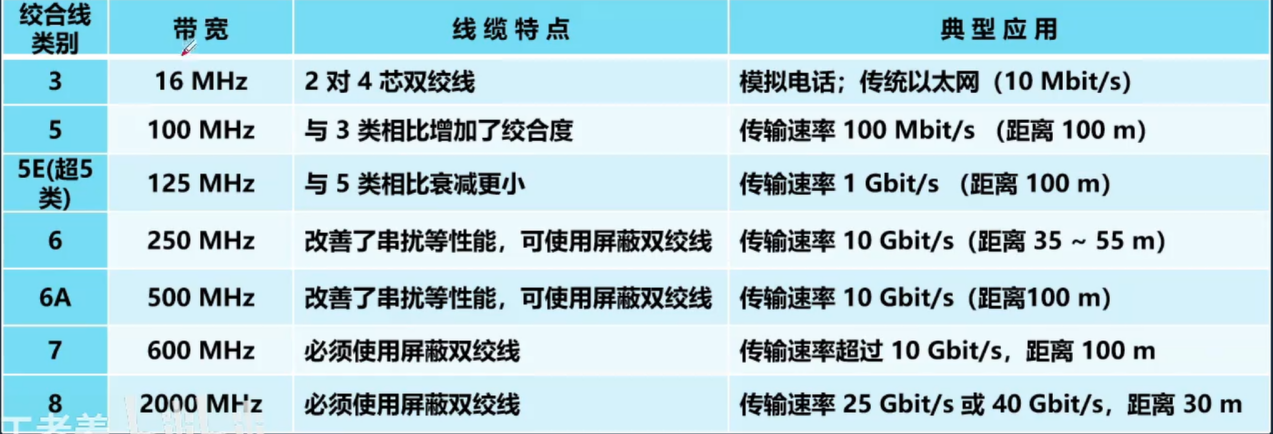

双绞线

  • 绞合可减少对相邻导线的电磁干扰
  • 线序:568A、568B
    • 568B:白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
  • 通常多根双绞线再绞合成双绞线电缆
    • 屏蔽双绞线 STP
    • 无屏蔽双绞线 UTP

image-20250311122500344

主要参数

  • 回波损耗:信号在传输过程中被反射回来的功率与输入功率的比(dB)
  • 衰减:信号传输中有能量转化或者被吸收
  • 串扰:不同 n 线对之间由于耦合产生的不需要的信号;传音分为远端串音(FEXT)和近端串音(NEXT),测试仪主要测量(NEXT)
  • 衰减串扰比:衰减后信号强度与噪声强度比

光纤

利用光导纤维传递光脉冲

带包层直径 125 微米

多模与单模

类型 光源 传输方式 光纤颜色 纤芯 工作波长 传输距离
单模(SM) 半导体激光器(LD) 直射 黄色 9 微米 1310~1550 纳米 5~40 千米
多模(MM) 发光二极管(LED) 反射 橙色、水蓝色 50 或 62.5 微米 850 纳米 550 米

优点

  • 通信容量大
  • 传输损耗小,中级距离长,适合远距离传输
  • 抗雷电和电子干扰性能好
  • 无串音干扰
  • 保密性好,不易被窃听或截取数据
  • 体积小,重量轻

光纤接口

  • LC:俗称小方,用于机房光模块(设备端)
  • SC:俗称大方,用于 GPON/EPON 家庭宽带光猫,单根使用;(设备端)
  • FC:螺口圆形,插光配线架(ODF)
  • ST:挂口圆形,插光配线架(ODF)

技术参数

  • 回波损耗:光纤尾端或光路端面上一部分光反射回原来的光路中
  • 衰减:光功率的减少,光衰单位为 dB/km
  • 色散:光纤传输的 n 输出都安光脉冲变宽
  • 波长窗口参数:信号波长窗口范围

同轴电缆

由内导体铜质芯线(单股或多股绞合)、绝缘层、网状编制的外导体屏蔽层、塑料保护层组成。

主要用于早期有线电视网

非导引

无需铺设线缆,简单便捷,但易受干扰,保密性差。

短波、超短波、微波、红外线、可见光

远距离无限通信

微波基站接力

卫星通讯:延迟 250~300ms

低轨道卫星通讯系统

卫星高度 2000 公里一下

SpaceX 星链

信道复用技术

允许多个用户使用同一个共享信道进行通信,充分利用贷款,节省经济成本。

静态复用:频分复用、时分复用、波分复用(光)、码分复用

动态复用:令牌环、CSMA/CD

频分复用 FDM

将一个频段分为多个频带。如收音机、电视

时分复用 TDM

将时间划分为等长的 TDM 帧,每个用户占用 TDM 帧中固定序号的时隙。TDM 帧周期性出现

SONET、SDH、数字专线、光网络通讯等技术一般使用 TDM

统计时分复用 STDM

STDM 帧不固定分配时隙,按需动态分配时隙以提升线路利用率。

波分复用 WDM

光的频分复用,使用一根光纤同时传输多个光载波信号。

PON 网络单纤双向采用 WDM, 上下行波长不同

EPON 网络:OLT-> ONC: 1490nm ONC-> OLT: 1310nm

OLT(Optical Line Terminal,光线路终端)是位于服务提供商端的核心设备,负责控制和管理整个 PON 网络,向 ONU 发送光信号并接收来自 ONU 的光信号,实现用户与服务提供商之间的通信连接。

ONC(Optical Network Controller,光网络控制器)是用于管理和控制光纤网络中各种设备和资源的系统,负责配置和监控 ONU、OLT 等设备,动态分配网络资源,支持网络的高效运行和灵活扩展。

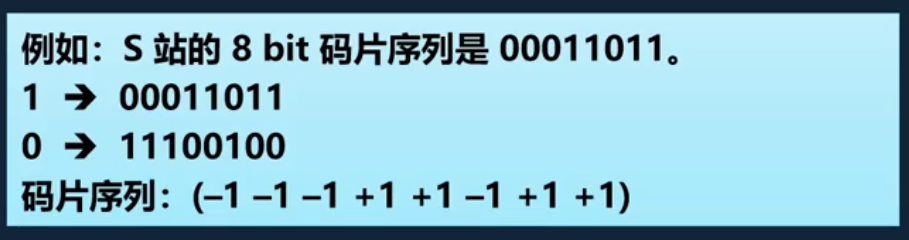

码分复用 CDM

每个用户在同样的时间同样的频带使用不同的码型进行通讯。

当 CDM 为多个不同地址的用户所共享时,就称为码分多址 CDMA。

image-20250316211413557

CDMA 工作原理

每个站(信道)分配的码片序列:各不相同且必须相互正交。

正交:向量 S 和 T 的 规格化内积 等于 0

S \cdot T = \frac{1}{m}\sum_{i = 1}^m S_iT_i = 0

先求积,再求和,最后做平均

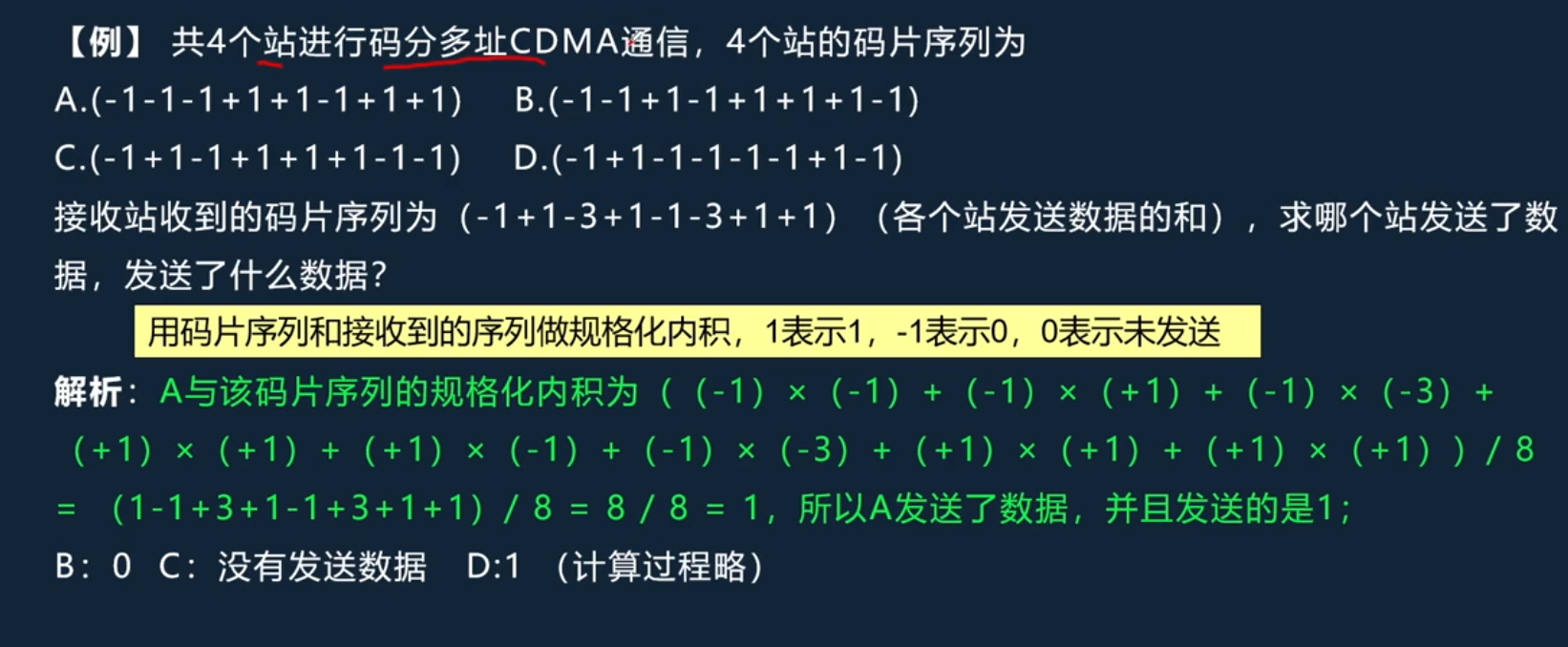

软考高级网规例题:

image-20250316212327081 每个码片序列与收到的码片序列做规格化内积,得 1 或 0 为发送,其他为没发送。

数字传输系统

主要用于运营商专线

早期数字传输系统(电话网)

电话网传输模拟信号,需要调制

PCM, 基于脉冲的编码调制方法

每帧 125 微秒

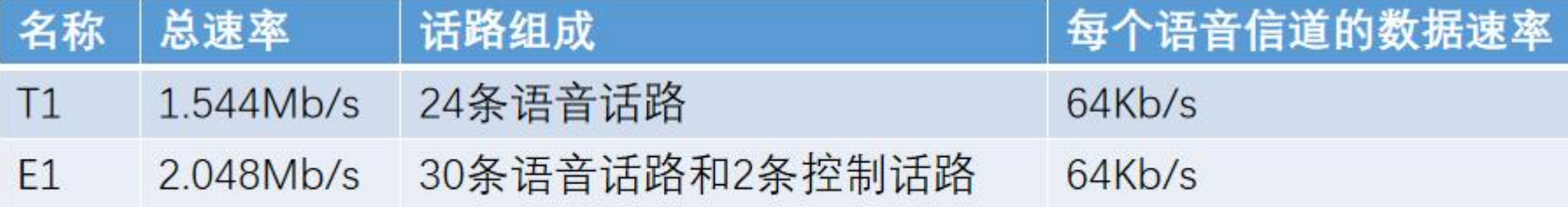

北美和日本 T1

T1 共有 24 个话路,每个话路采样脉冲用 7 bit 编码,然后再 加上 1 位信令码元,因此一个话路占用 8 bit。在总体加 1 个比特作为帧同步码,这样每帧共有 193(8 24+1)bit,每秒有 8 k 个 T1 的帧通过接口,即 8 K 193 = 1.544 Mbps

欧洲和中国 E1

一个 E1 的帧分为 32 个时隙,一个时隙为 8 个 bit,帧长为 256 个 bit。每秒有 8k 个 E1 的帧通过接口,即 8K*256 = 2.048Mbps。

image-20250317195914306

同步光网络 SONET

美国 ANSI 标准,采用时分复用技术

只在同步模式下传输数据

传输开销总数为 9✖️3 = 27 字节

标准 STS-1 帧 9 行,每行 90 字节,125 微妙一帧。

速率 = 8000*90*9*8 = 51.84 Mbps

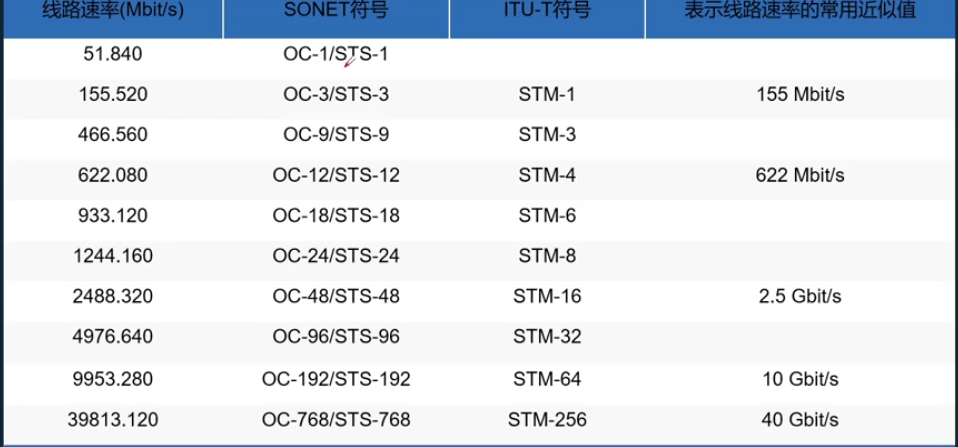

同步数字系列 SDH

国际标准 ITU-T, 基于 SONET

可以同步可以异步

传输开销总数为 9✖️9 = 81 字节

STM-1, 单个 SDH 帧 125 微妙,9 行,每行 270 字节

速率 = 8000*270*9*8 = 155.52 Mbps

image-20250317201510762

SONET 和 SDH 标准意义

  • 定义了标准光信号,波长 1310nm 和 1550nm
  • 在物理层定义了帧结构
  • 使各地区标准得到统一,成为公认的传输网体制

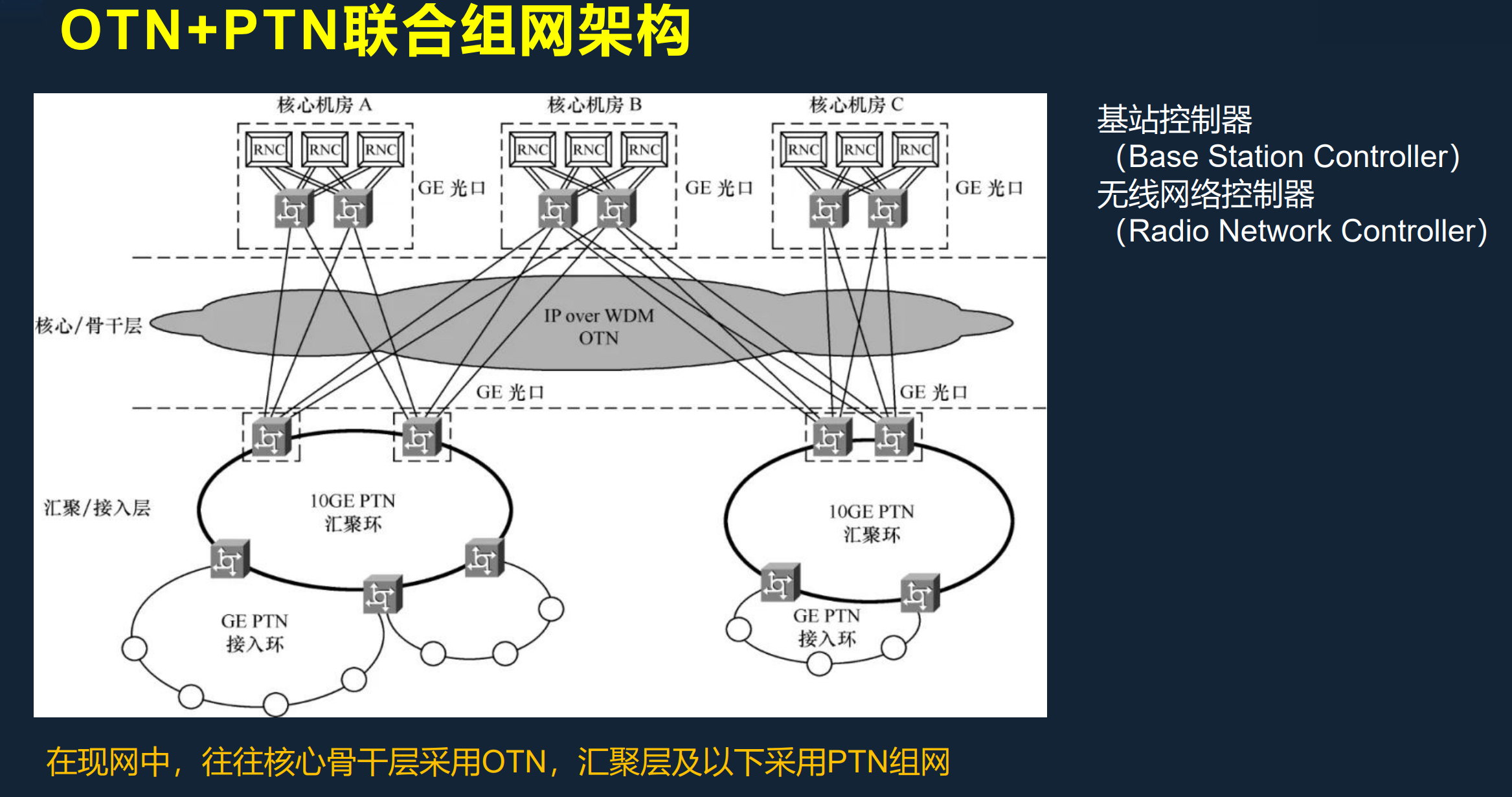

新一代数字传输网

光传送网 OTN

Optical transport Network, 光波分复用技术,是 SDH 和 WDM 的结合

分组传送网 PTN

Packet Transport Network,分组交换技术

image-20250317202231408

互联网介入技术

解决最终用户介入本地ISP“最后一公里”问题。

主要有:电话网拨号接入、数字用户接入DSL、光纤同轴混合网接入HFC、光纤接入FTT、以太网接入和无线接入

电话网拨号接入

简单易行、低成本

通过拨号调制解调器接入

  • 最高56Kbps接入速率
  • 不能同时上网和打电话

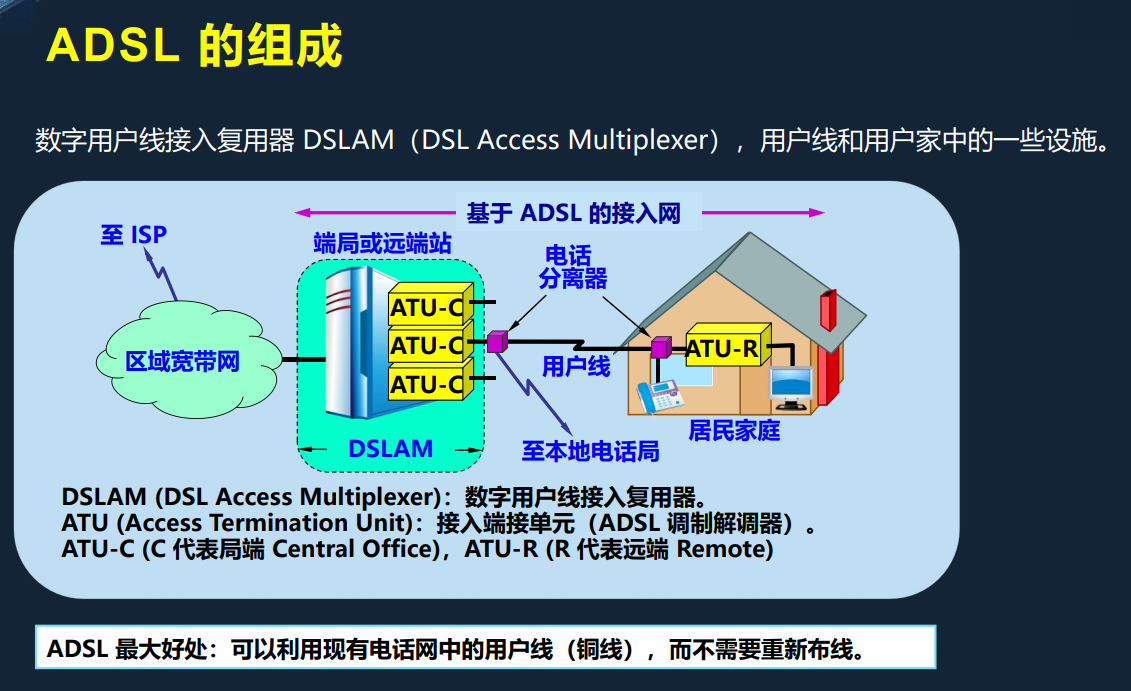

ADSL技术

非对称数字用户线路

上传慢,下载快

把0~4kHz低频留给电话,高频用于上网

采用离散多音调DMT 调制技术

采用频分复用FDM技术

image-20250317203327076

光纤同轴混合网HFC

基于有线电视网CATV网

CATV网最高频450MHz,仅用于电视信号下行传输。

机顶盒:连接电视机,数字信号转模拟信号

电缆调制解调器cable modem

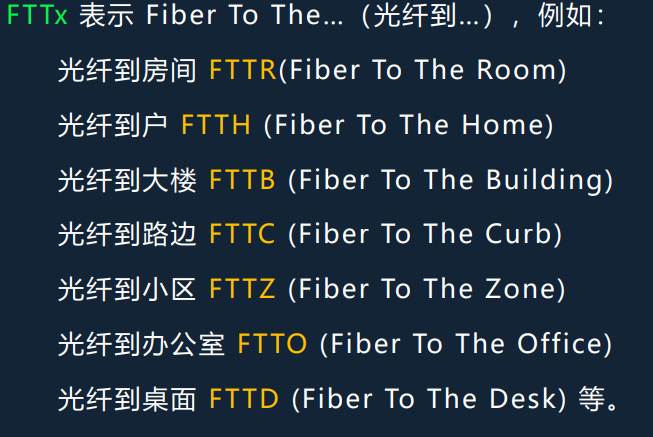

光纤接入FTTx

image-20250317203737589

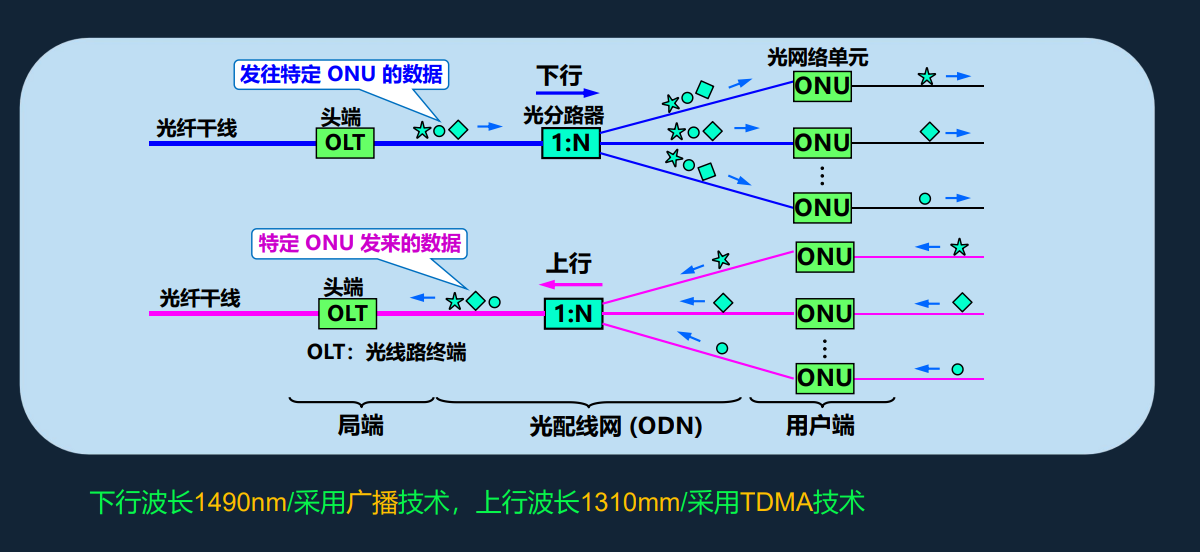

无源光网络PON

无源:不需要电源,分光器 物理分光

用户端:ONU/ONT

局端:OLT

image-20250317204029006

以太网无源光网络EPON

链路层使用以太网协议,兼容好成本低

吉比特无源光网络

现行XGPON

采用封装方法,对各种业务提供服务质量保证,总体性能比EPON好
